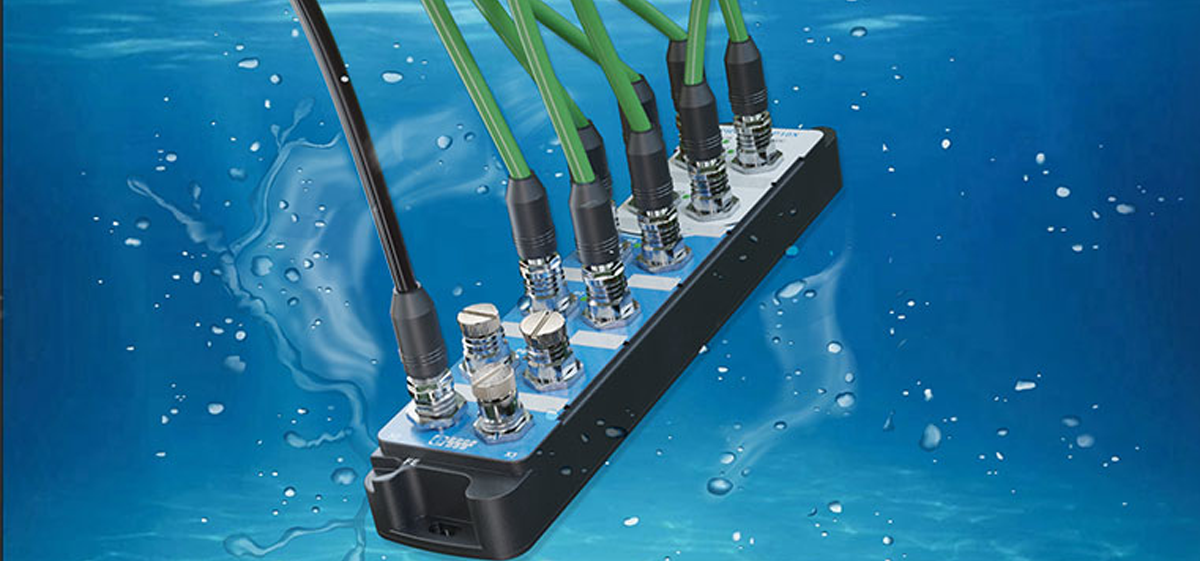

全新 IP67 工业交换机

2021-10-26

在控制柜外的现场进行强大的网络通信

工业机器和工厂的性能在很大程度上取决于它们的网络，工厂通过越来越多的联网和广泛的数据流实现巨大的效率提升。为保证预期性能的实现，在这些网络的设计阶段选择最佳的基础设施就显得尤为重要。为此，规划者或设计者必须掌握充分的信息： 哪个过程在哪个点需要哪个带宽？是否会受到电磁干扰等外部影响？是否存在电缆和连接器因工艺而磨损加剧的风险？哪些地方需要注意保护等级？

这其中选择正确的工业交换机至关重要。在物流、食品和饮料行业、化工、纺织、制造等行业的输送技术流程中，通信往往需要在现场进行长距离传输，交换机必须满足距离上的通信质量。而交换机通常安装在控制柜中，以保护不受环境影响，这就意味着巨大的控制柜和布线成本，以及性能的损失。此时选择使用 IP67 交换机，则无需安装单独的控制柜，而且可以优化电缆线路，从而节省大量材料和成本。

另外，在机器人、拖链或压力机等具有移动线路和振动的应用过程中，由于典型的工业恶劣生产环境（机械应力、冷热、化学腐蚀、潮湿等），通信出现异常的可能性很高。对通信质量的长期监控可以及时发现这些异常，从而在计划停机时采取维护措施。

针对上述应用，Indu-Sol 开发了用于 PROFINET 和工业以太网的诊断交换机 PROmesh P10X。集成传感器可监控参数，确保通信质量。为此，PROmesh P10X 可执行端口在线线路诊断，以永久监控所连接数据线的物理状态。诊断结果以条形图的形式显示在交换机的 Web 界面上，并采用交通灯颜色原理，如果不符合预定义的触发条件，还可自动向 PLC、电子邮件或网络管理系统报告。

PROmesh P10X 的诊断功能更加全面。其集成网络监控功能可提供有关网络利用率的信息： 实际网络负荷有多大，以及在间歇性过载时通信是否受到影响。它的十个端口可确保高达 1.0 GBit/s 的数据传输速率，即使在网络负载出现临时峰值的情况下，也能为复杂网络的应用提供良好的基础。在使用率高的情况下，内部动态存储器可确保因交换机瞬间过载而无法转发的报文被临时存储，而不会被丢弃。此外，每个端口最多可将重要报文分为 8 个队列并执行优先转发。PROmesh P10X 的所有这些功能都可以根据规定的标准进一步集成到统一的、可扩展的诊断系统中。

PROmesh P10X 还能监测相关的环境条件（连接数据线屏蔽上的泄漏电流、温度和 24V 电源电压），提供必要的信息库，及时发现网络中典型的薄弱环节，并能有计划地做出反应，这是实现智能化、自管理网络的一个里程碑。

总而言之，该交换机属于自动化网络中功能强大的专业级基础设施组件，即使在高度联网的结构中，也已具备机器和设备永久稳定运行的所有先决条件。全面的诊断功能可为用户节省大量耗时的手动测量工作，并在需要时提供精确信息，以便快速排除故障。
