EMV-INspektor® V2
现场总线问题还是电磁兼容问题
工业生产的功率密度增加会导致电缆、电源传导路径和电位均衡系统沿线的干扰电流风险更高。诊断工具EMV-INspektor® V2允许自动，非接触和不间断的测试，并临时检测电磁干扰。最多可以连接四个电流互感器到设备。测量值被单独记录、评估和比较。INspektor® 显示每个通道的有效值、幅度和频率分量。振幅和频谱随时间在图表中可视化。
亮点
- 测量泄漏、屏蔽和干扰电流
- 对多个可能受到干扰的部分进行并行检查
- 永久分析和状态监测
- 比较来自输入源组件的数据
- 特定条件评估和警报

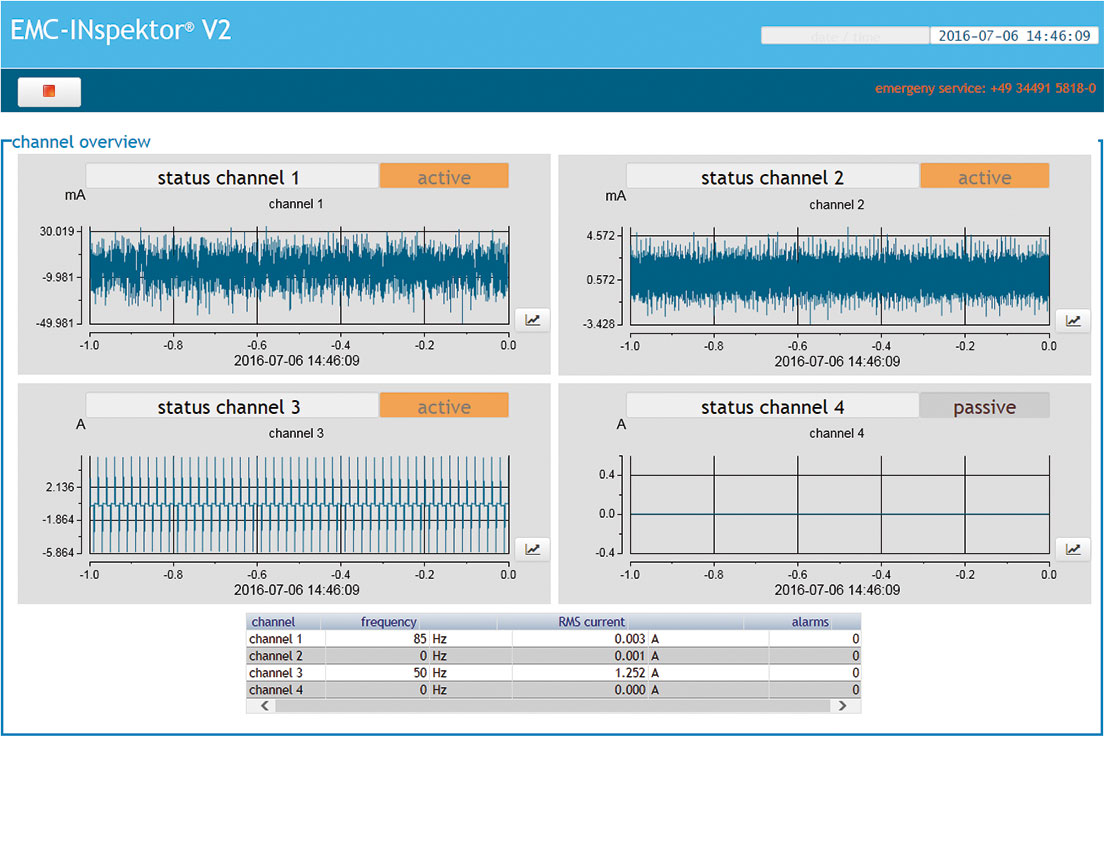

- 通过网络界面直观地显示干扰值
- 将测量数据导出到 USB 存储器或通过 LAN 接口导出
- 通过 Web 界面配置设备软件

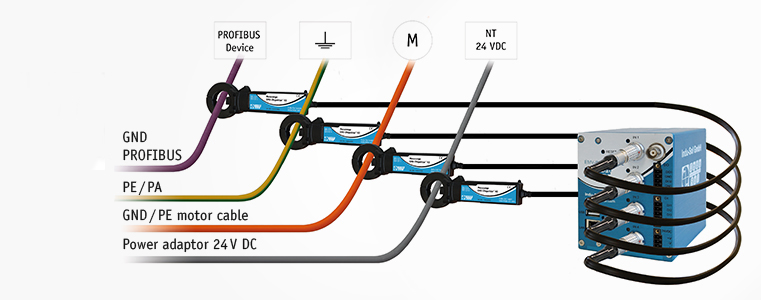

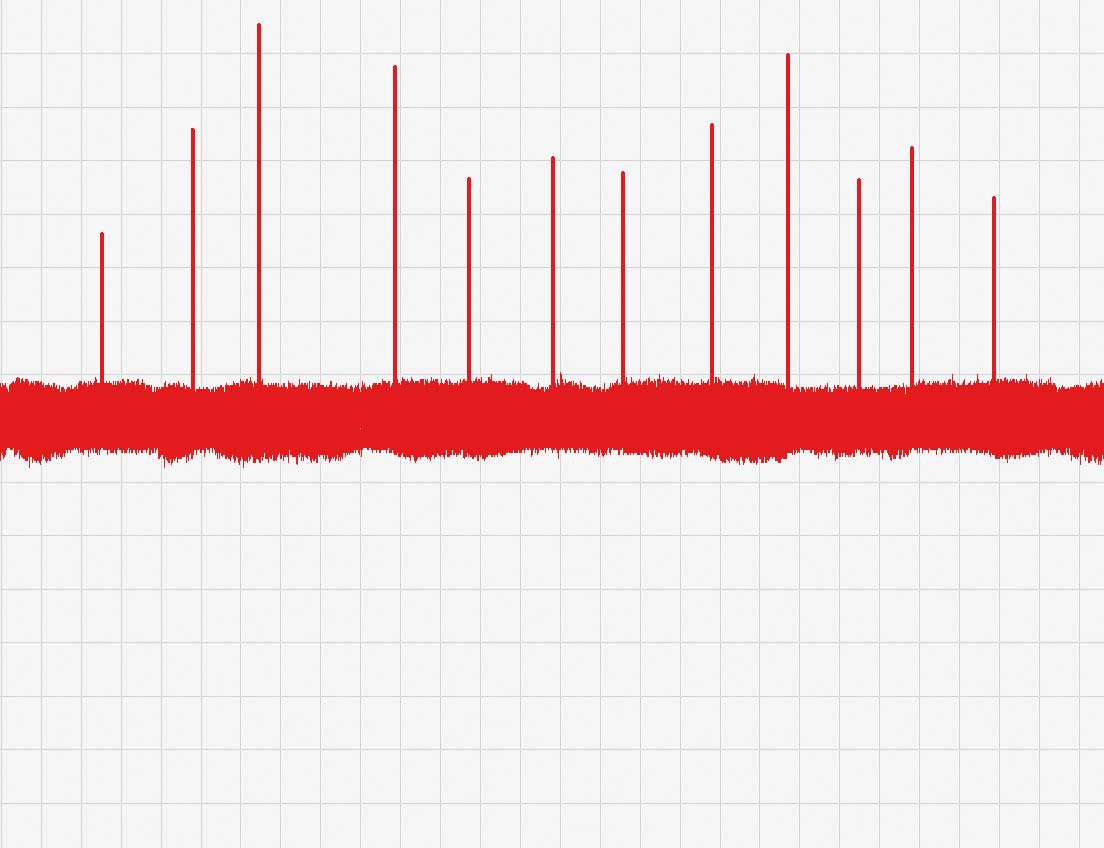

使用多达 4 个测量适配器捕获电流。在所有四个通道上，捕获当前路线和频谱。例如，可以检测 PROFIBUS 故障与 PE/PA 电流之间是否存在联系。频谱中的附加频率数据提供了有关故障可能原因的线索。较低kHz范围内的频率分量指向变频器的脉冲频率。
测量方法
- 沿总线电缆的电磁干扰
- 通过 24 VDC 电源的电磁干扰
- 通过 230/400 VAC 低压配电系统的电磁干扰
- 等电位键合系统中的电磁干扰
- 通过发射器线路的电磁干扰
测量适配器
- 附带 1 个测量和诊断夹钳，最多可连接 4 个夹钳与 INspektor® 连接
- 测量范围从 1 mA 到 50 A AC
- 测量类别 600 V CAT II、300 V CAT III
- 夹钳孔径 30 毫米
- 连接电缆长约 1.5 米 1.5 m
