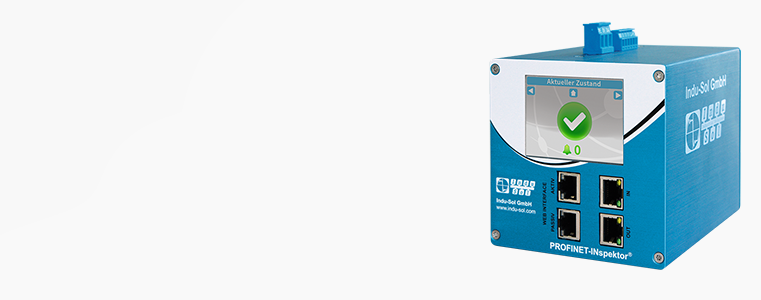

PROFINET-INspektor® NT
用于在线分析和 PROFINET 监控的智能测量

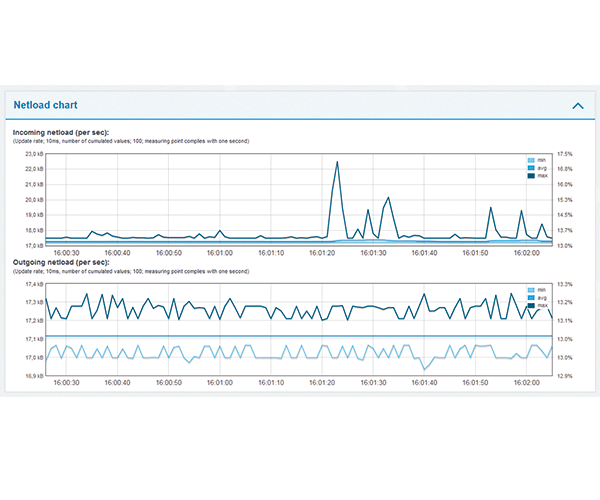

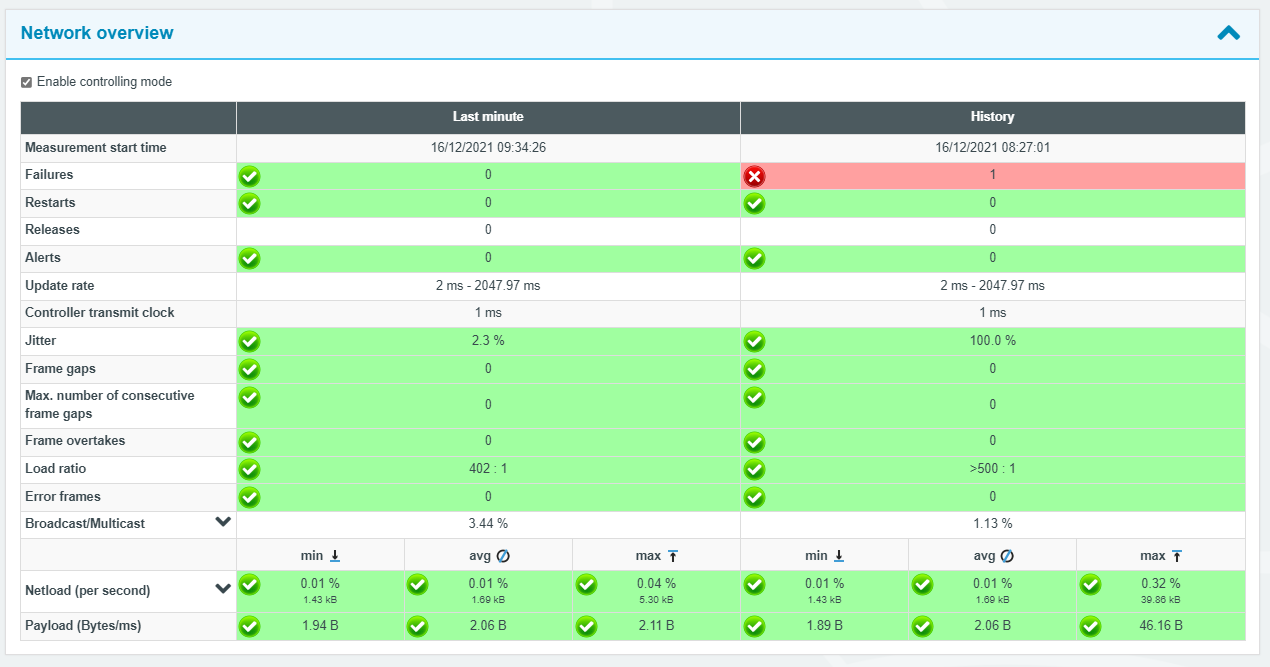

PROFINET-INspektor® NT 是对新安装的 PROFINET 网络进行认证、调试和检查的重要诊断工具。 PROFINET-INspektor® 会根据预先定义的触发功能记录事件,并对每个设备进行汇总和存储。因此,INspektor® 可检测到反映当前通信质量状况的质量值,如网络负载、数据吞吐量、刷新率、报文间隙和报文抖动。这些参数不仅是新设备的调试和检验标准,也是维护和(远程)服务的重要信息。
功能特性
- 根据 PROFIBUS 和 PROFINET 国际组织的 PROFINET 设计指南和调试指南进行验收
- PROFINET 实时通信的独立分析和评估
- 拓扑确定,包括资产管理
- PROFINET 网络的详细描述和演示

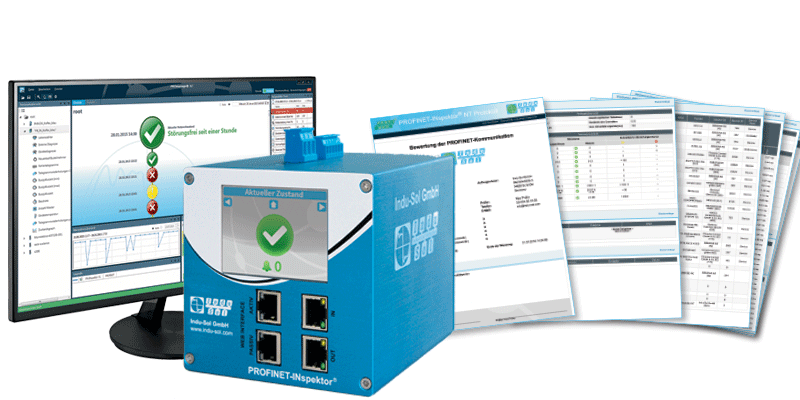

- 包含所有相关事件信息的完整验收报告

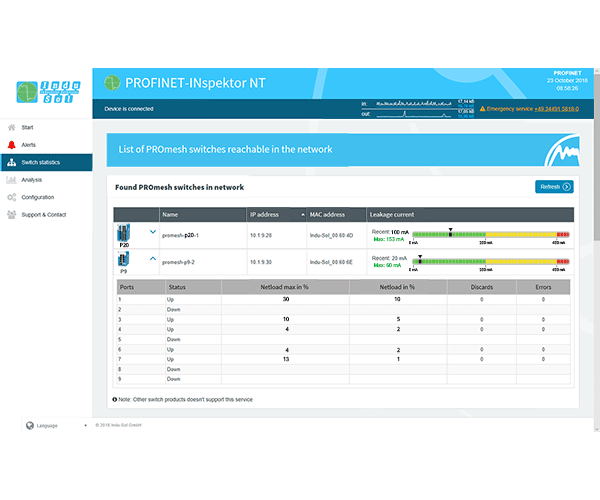

- 显示 PROmesh 交换机
- 显示与状态相关的端口统计数据和泄漏电流
- 自学阈值--验收测试后自动确定阈值以发出警报
- 直接显示错误的触摸显示屏
- 所有设备的抖动统计
- 可选择进行主动或被动网络诊断
- 即使在高网络负载情况下也能进行不间断监控
- 通过时间服务器同步
作为连续网络监控器的 PROFINET INspektor® NT 要确保 PROFINET 通信的实时时钟,或查看外部通信量(如通过摄像系统和显示器进行的以太网通信),就必须对网络状态进行持续分析。
V2.3 版本新功能
- 将拓扑扫描作为定义的触发事件(如新的网络参与者或对控制器的访问)的一项操作
- 质量参数颜色标记在拓扑中可视化
- 对主 IIT 网络进行拓扑扫描
- 支持 MQTT 警报操作
- 直接通过 INspektor 发送电报流
- 可选登录页面和可配置的电子邮件加密功能
- 新的警报触发器:间隔触发器、SNMP 陷阱接收器、拓扑变化

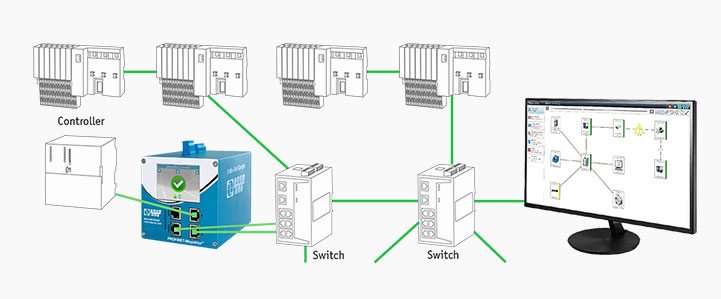

PROFINET INspektor® NT 永久集成到工厂网络中,并在生产运行期间对逻辑报文流量进行永久监控。设备操作员可随时了解网络的当前状态,因此能够在现场总线发生故障和设备瘫痪之前采取具体的应对措施。可以将 PROFINET INspektor® 集成到检测系统中,用于永久监控。
集成网络接口

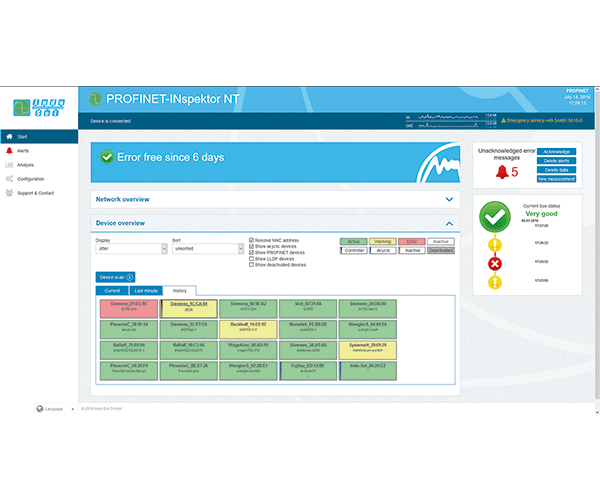

- 通过 PROFINET INspektor® NT 嵌入式网络服务器,无需任何附加软件即可在任何装有互联网浏览器的 PC 上显示网络状态。通过无电位触点可设置视觉警报。
