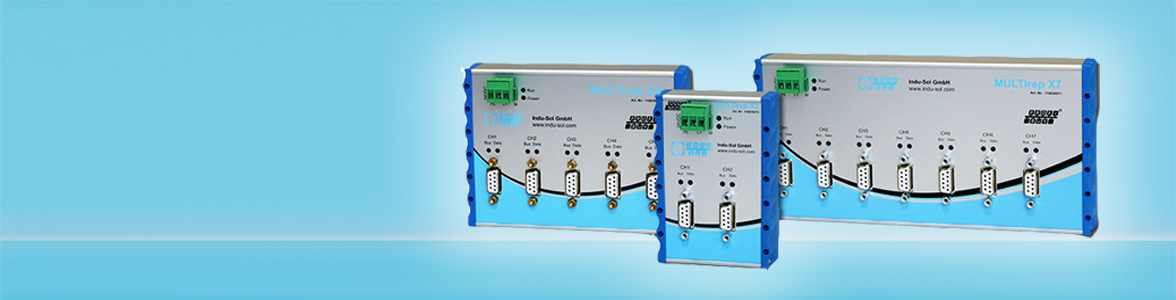

MULTIrep

结构更合理，运行更稳定，集成误差抑制功能

MULTIrep

PROFIBUS 中继器 MULTIrep X2、X5 和 X7 不仅能满足现代灵活的 PROFIBUS 布线的所有要求。由于集成了干扰抑制功能，它们还能保障数据通信的稳定性。由于集成了诊断功能、清晰可见的 LED 状态指示灯和自动干扰抑制功能，MULTIrep PROFIBUS 中继器可以轻松、有针对性地排除故障。 建议 将 MULTIrep 中继器的 D-Sub 插头用作 PROFIBUS 测量点的即插即用接入点，无需额外的安装工作，使用带有 PG 接口的 9 针 D-Sub 插头，可以直接在中继器上创建必要的测量接入点。

亮点

  • 在 PROFIBUS 中支持检测端口
  • 隔离敏感或有问题的区域
  • 运行期间能进行扩展
  • 错误只会影响网络的一小部分

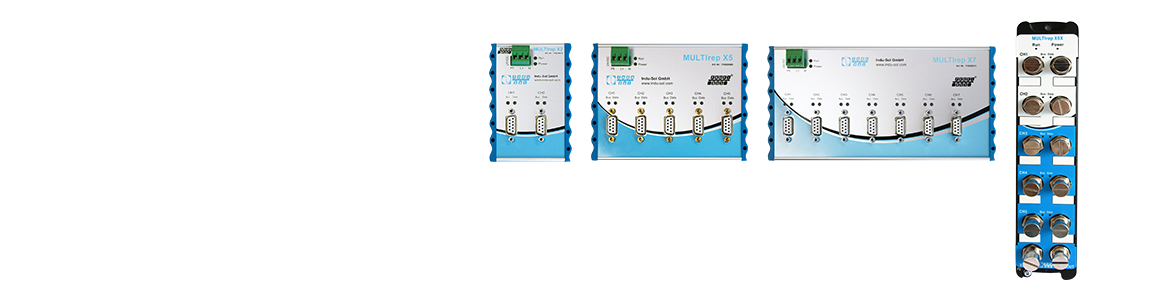

MULTIrep 系列包括结构紧凑的基本型中继器 X2 和多路中继器 X5 和 X7，是强大的星形 PROFIBUS 拓扑结构的理想基础。除了结构紧凑外，MULTIrep 中继器还具有操作简便的特点。PROFIBUS 总线布线采用可靠耐用的 D-SUB 插头。没有容易出错的 DIP 接头或端子。MULTIrep 系列的一大特色是集成诊断功能。数据通讯受到永久监控，每个网段的健康状态通过 LED 指示灯显示。

MULTIrep 系列的主要特点

  • 扩展您的 PROFIBUS 项目，最多可达 126 个站点（可采用星形结构）

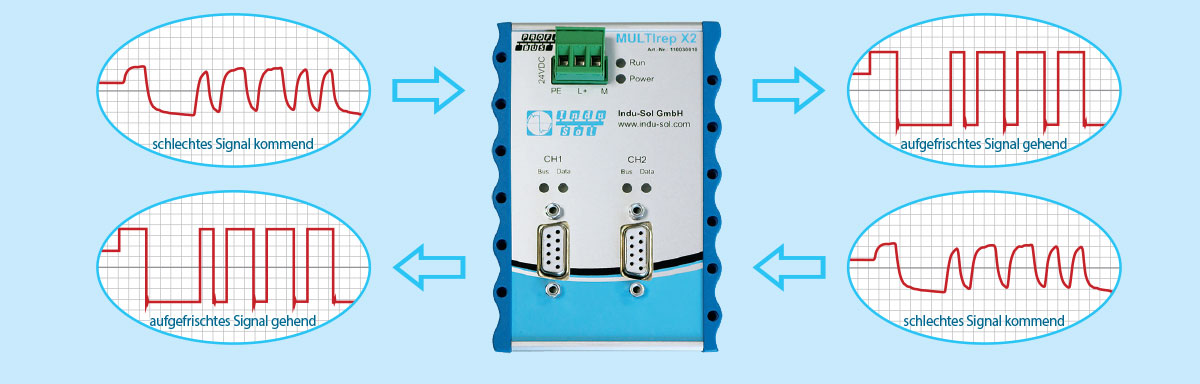

  • 信号稳定/再生，实现无故障数据通信
  • 报告 PROFIBUS 数据通信中的逻辑和物理异常
  • 通过自动过滤功能隔离单个网段上的错误
  • 通过带错误状态的段划分简化诊断并加速故障排除

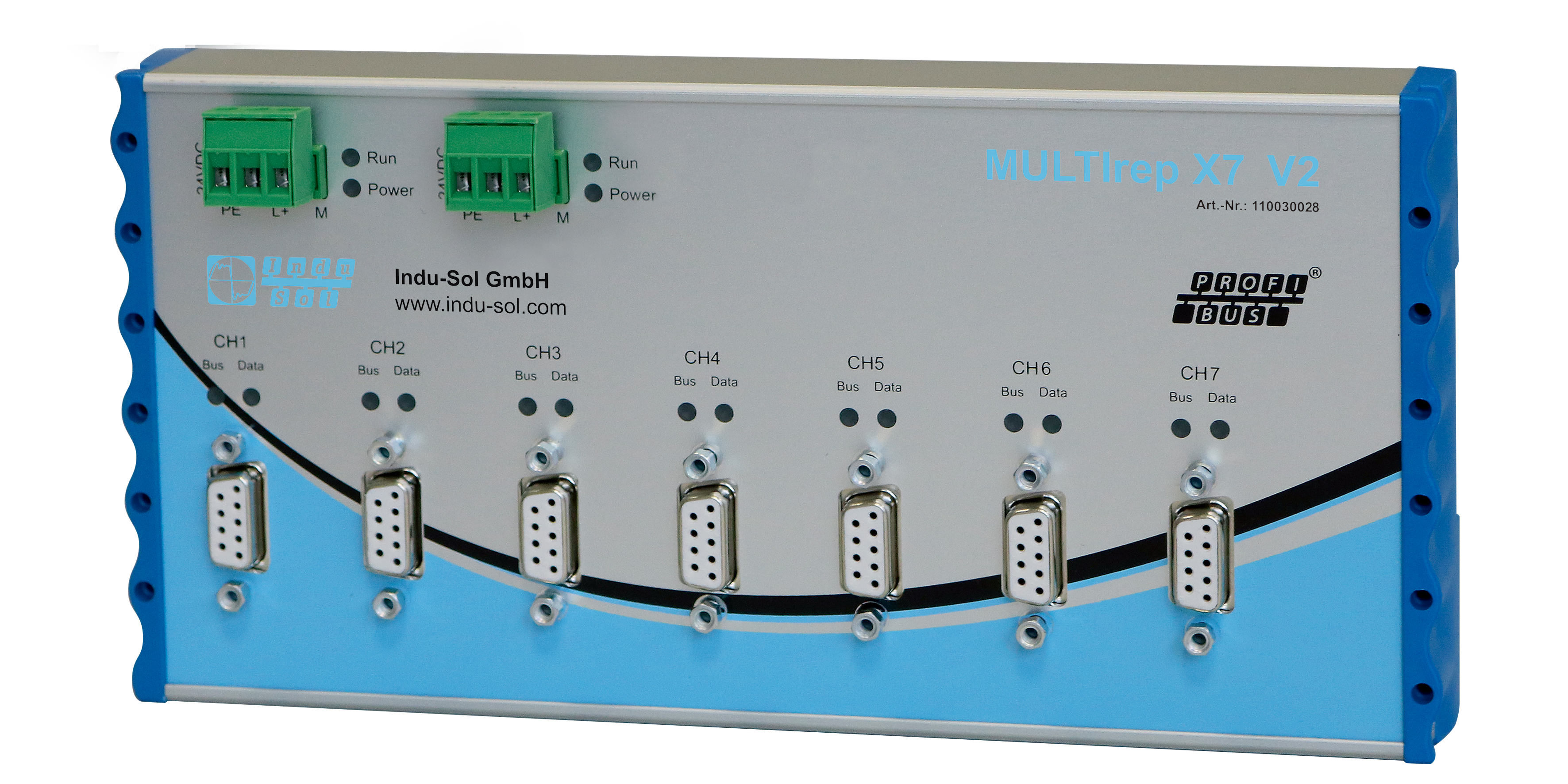

新产品 MULTIrep X7 V2 ， 配备冗余电源，进一步提升运行可靠性。
MULTIrep X7 V2MULTIrep X7 V2

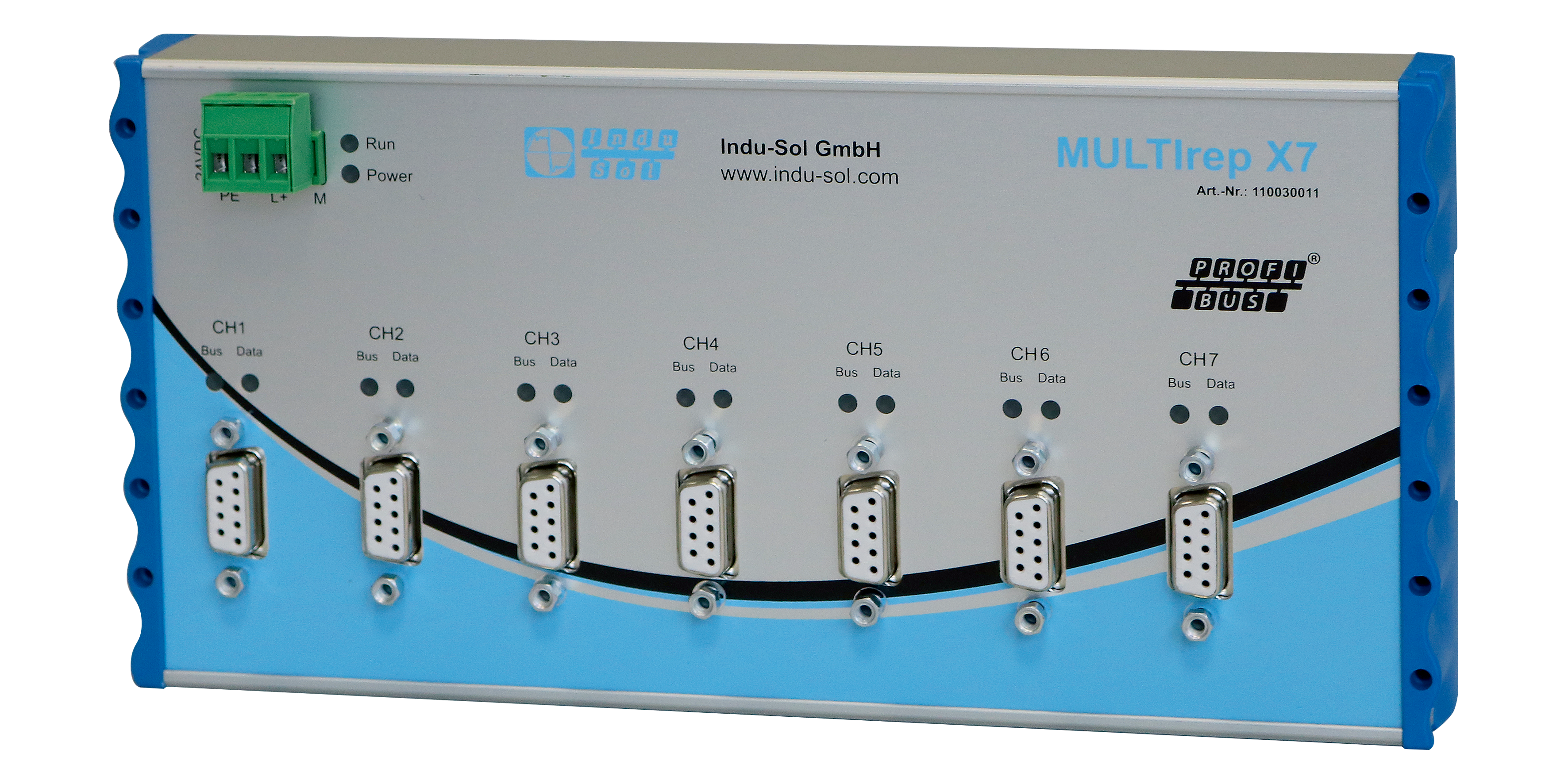

MULTIrep X7MULTIrep X7
Connection cable K415MULTIrep X5

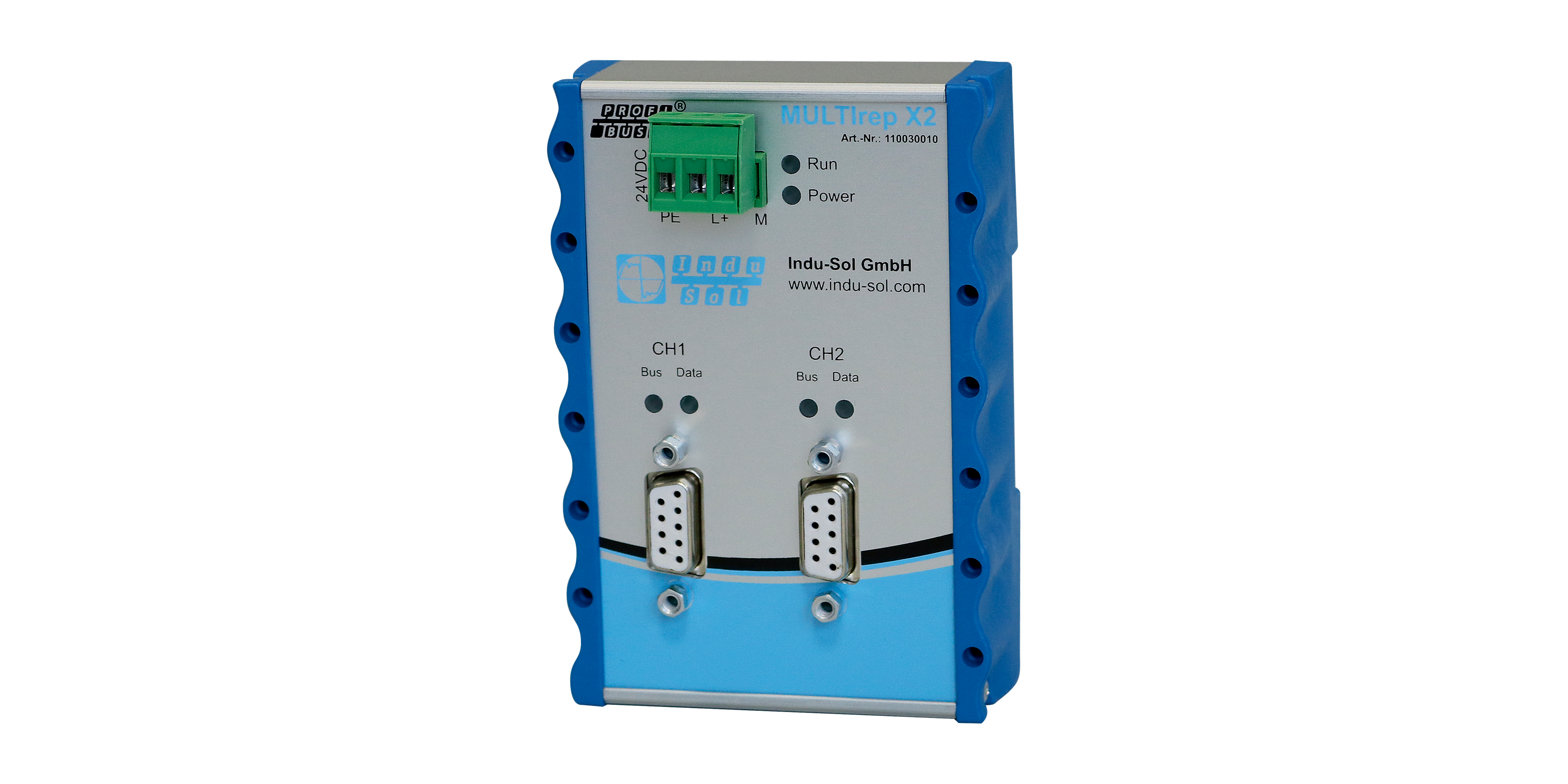

MULTIrep X2MULTIrep X2

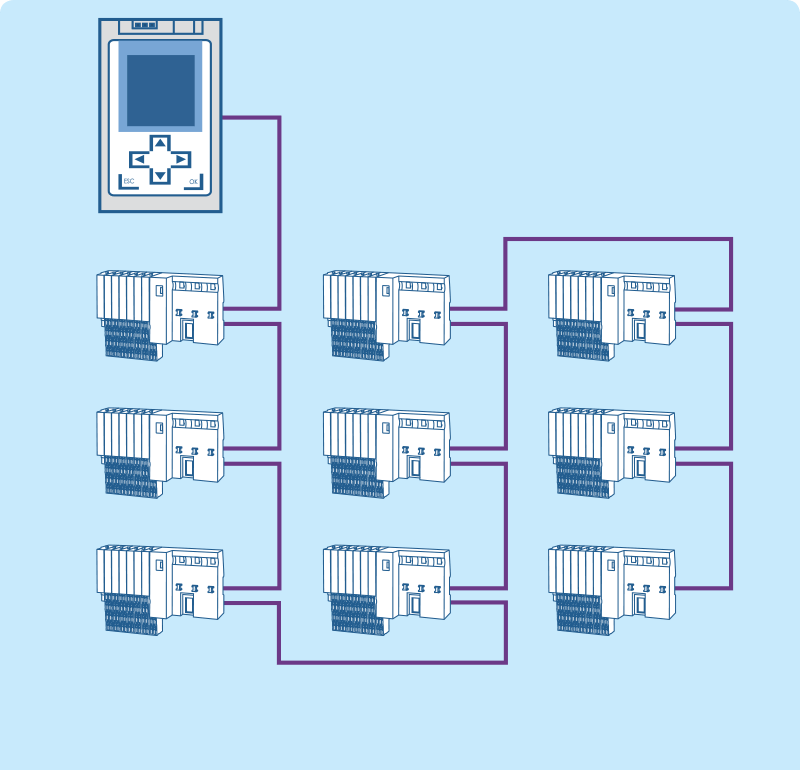

优化网络结构

  • 利用 PROFIBUS 中继器系列 "MULTIrep"，可根据设备模块将网络划分为两个、五个或七个电隔离段。
  • 根据不同的应用目的组成不同的设备类型组。
  • 建议使用中继器来分隔明显或易受干扰的设备，分段的电隔离可防止对整个 PROFIBUS 系统产生影响。

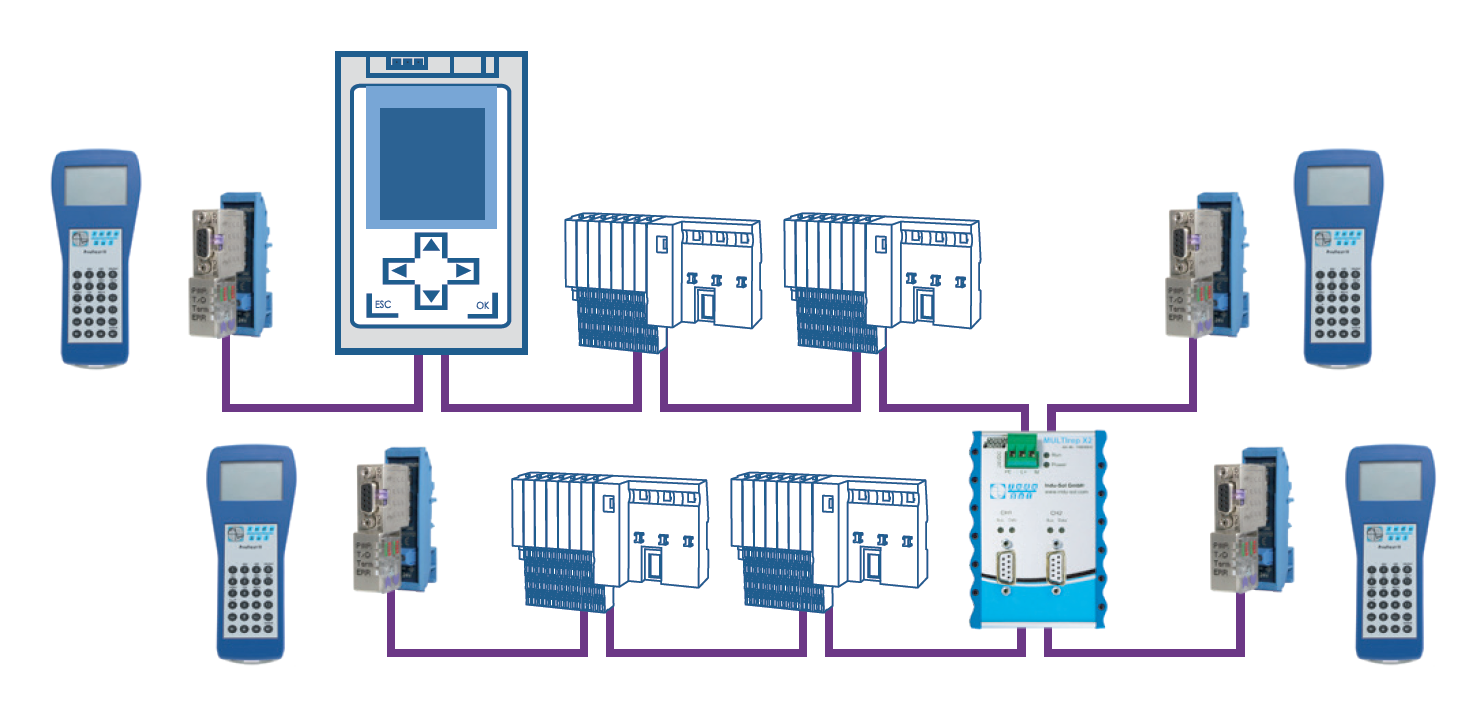

  • 请注意：要进行精确的诊断测量或故障排除，您需要在每个网段的起点和终点各设置一个带有尾插可编程口的测量点。

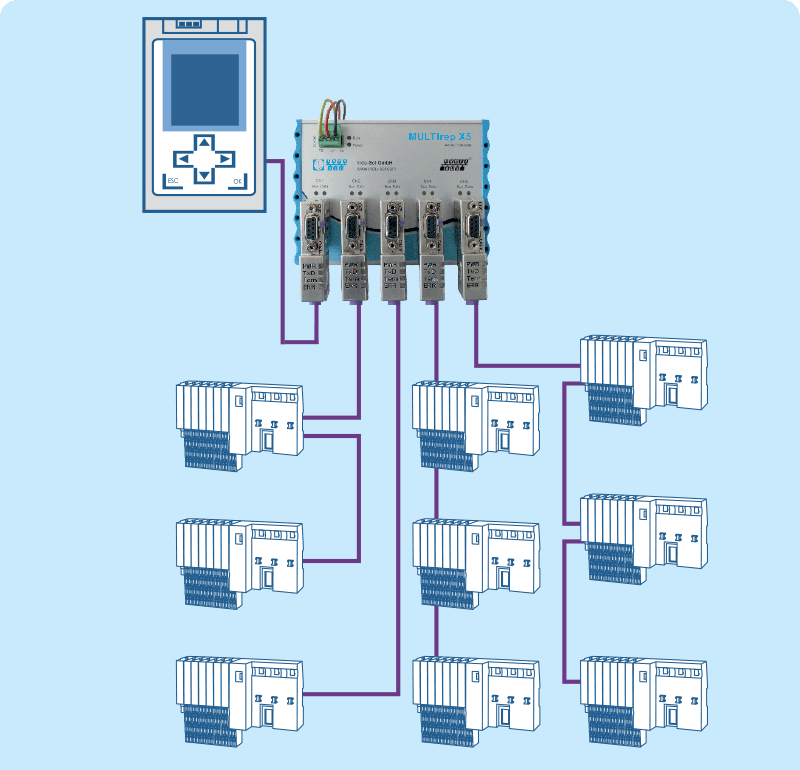

星型结构示例星型结构示例
