EMClots® 紧固元件

连接和固定导体电缆

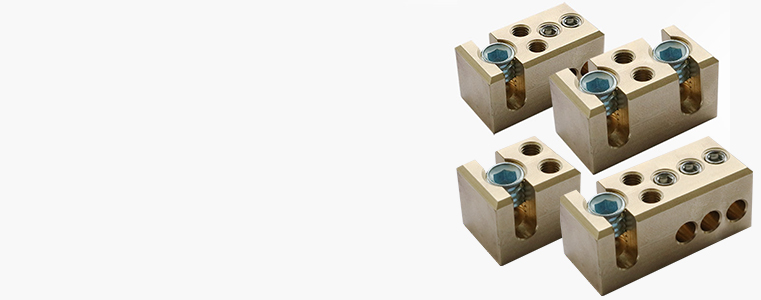

EMClots® 紧固元件

有效促进分布式等电位连接系统（CBN）的实施。多种部件可用于超细线和绞合型裸导体电缆的连接、紧固和分支。从而减少了不确定的干扰电流，有助于在长生产线中实现均匀的等电位连接。它们非常适合使用 EN 50310 要求的高频驱动解决方案（逆变器）为机器和装置实施小回路低阻抗粘合系统。

产品亮点

  • 平均节省 10% 的材料
  • 平均减少 35% 的安装工作量
  • 更高的电磁兼容电阻

将 EMClots® 导体接线端子与 Indu-Sol 的配套裸导体电缆结合起来，利用 Indu-Sol 的基础设施组件创建符合 EN 50310 标准的低阻抗等电位联结。

产品特性

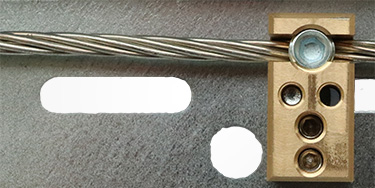

  • EMClots® Fastening V2 元件适用于 4 至 16 mm² 或 25 至 35 mm² 的绞合导体或超细导体电缆，用于固定导体，可安装在电缆桥架、横梁及其他导电系统组件上。
  • EMClots® Connector V2 元件适用于 4 至 16 mm² 或 25 至 35 mm² 的绞合导体或超细导体电缆，用于连接两根导体，可安装在电缆桥架、横梁及其他导电系统组件上。
  • EMClots® Junction V2 元件适用于 4 至 16 mm² 或 25 至 35 mm² 的绞合导体或超细导体电缆，用于连接三根导体或形成短路，可安装在电缆桥架、横梁及其他导电系统组件上。
  • EMClots® Junction V2 三分支元件适用于 4 至 16 mm² 或 25 至 35 mm² 的绞合导体或超细导体电缆，用于连接三根导体或形成短路，可安装在电缆桥架、横梁及其他导电系统组件上。

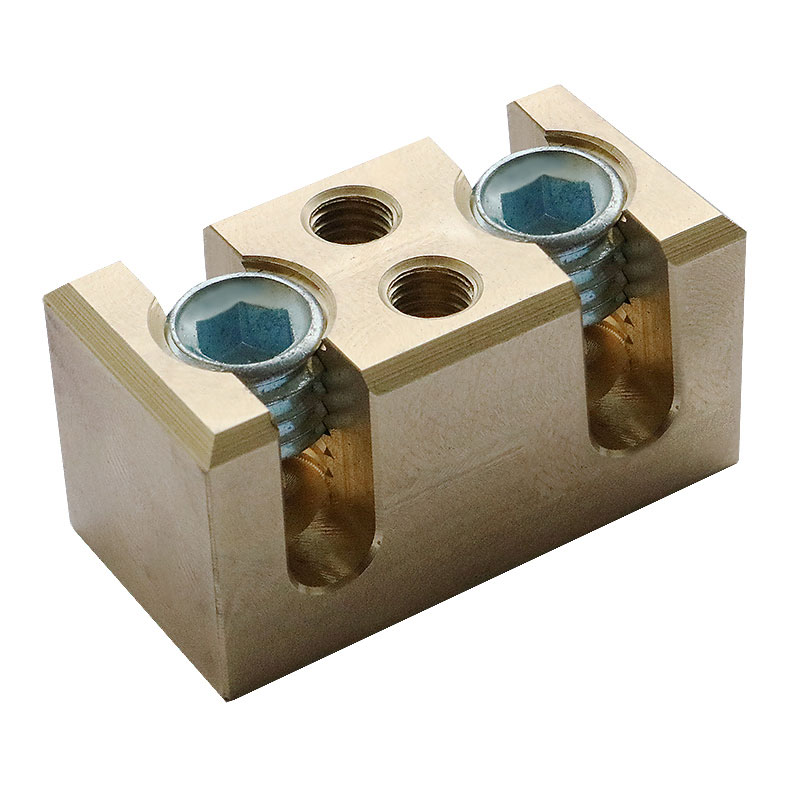

EMClots® Connector V2EMClots® Connector V2

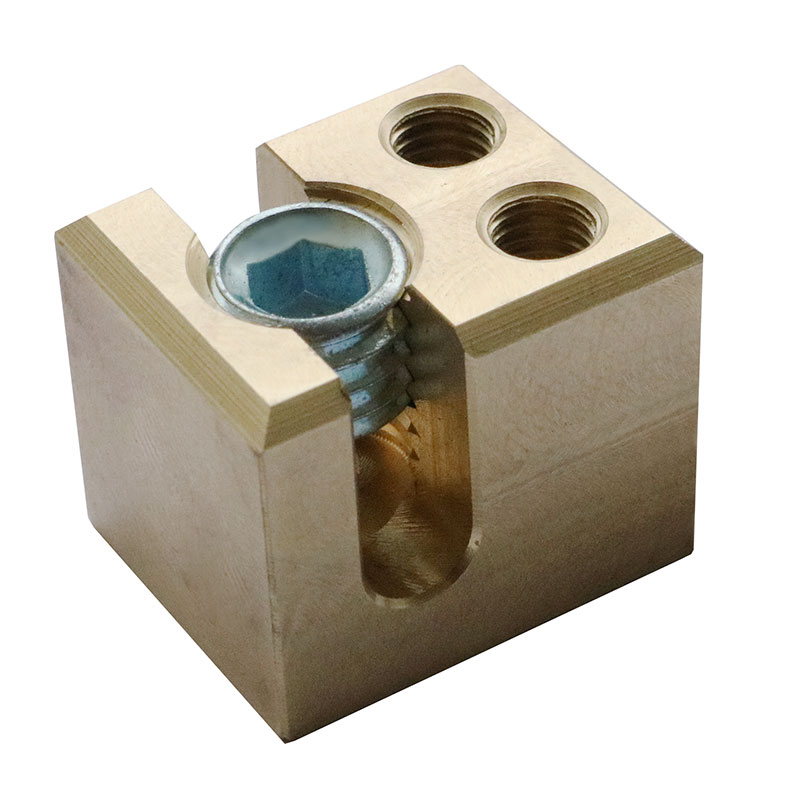

EMClots® Fastening V2EMClots® Fastening V2

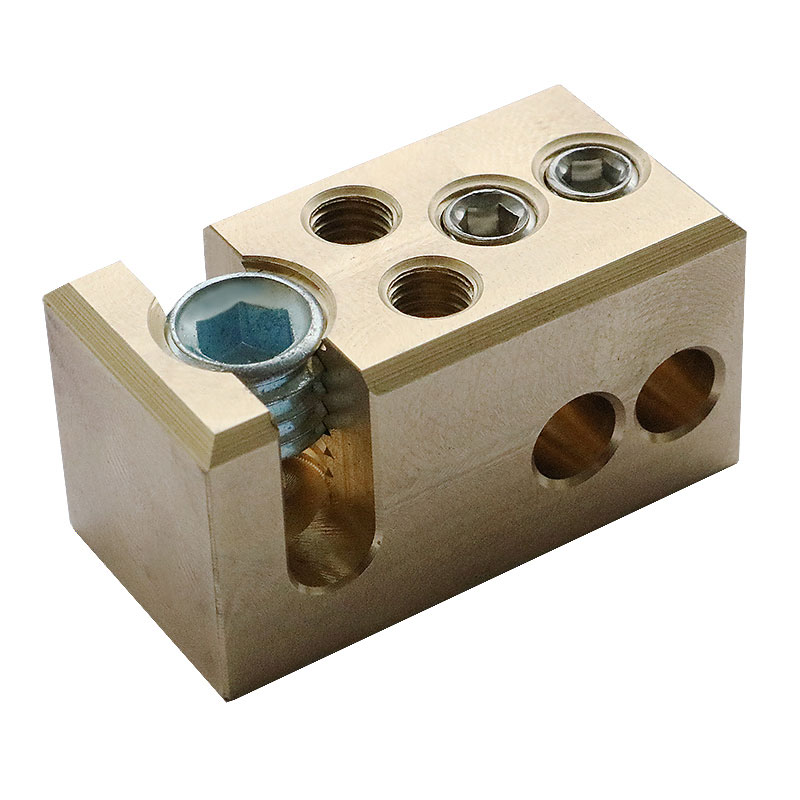

Connection cable K415EMClots® Junction V2

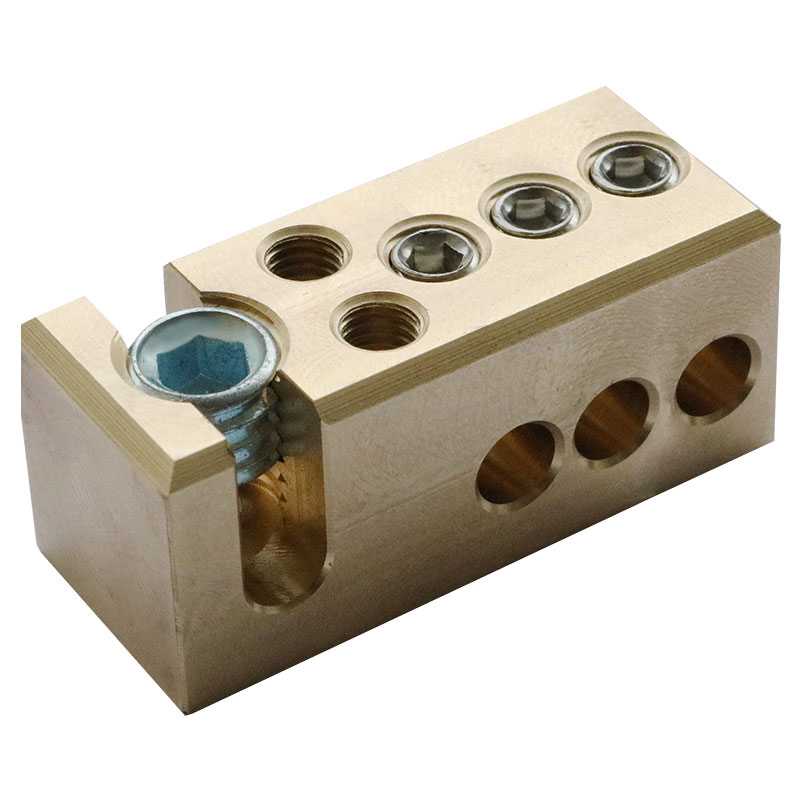

EMClots® Junction V2 三分支EMClots® Junction V2 三分支

优化的等电位连接系统

  • 传统的 CBN： 按照目前的做法，电子元件（PLC、驱动器、远程 I/O）大多以星形布置连接到中央接地点，其中绝缘导线的使用较普遍。

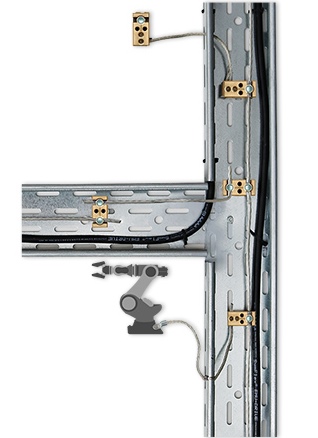

  • 优化的 CBN： 接地系统中的强网状结构可减轻系统本身的负荷。设备和导电元件之间尽可能多的短连接可实现这一目标。所有接合导体都必须是裸线（无绝缘）、镀锡、低阻抗。使用 EMClots® 等可现场使用的紧固件/端子可设计出高效的导体路径。
