ASi 诊断套件
实现所有基本 ASi 诊断的工具箱
ASi View 是 ASi 网络的移动诊断设备。只需点击一下，就能轻松 "抓取 "线路并获得当前的总线状态。使用 ASi View，可以分析运行生产条件下的物理参数和逻辑报文流量。
ASi View 的亮点
- 可立即投入运行 - 无需单独供电

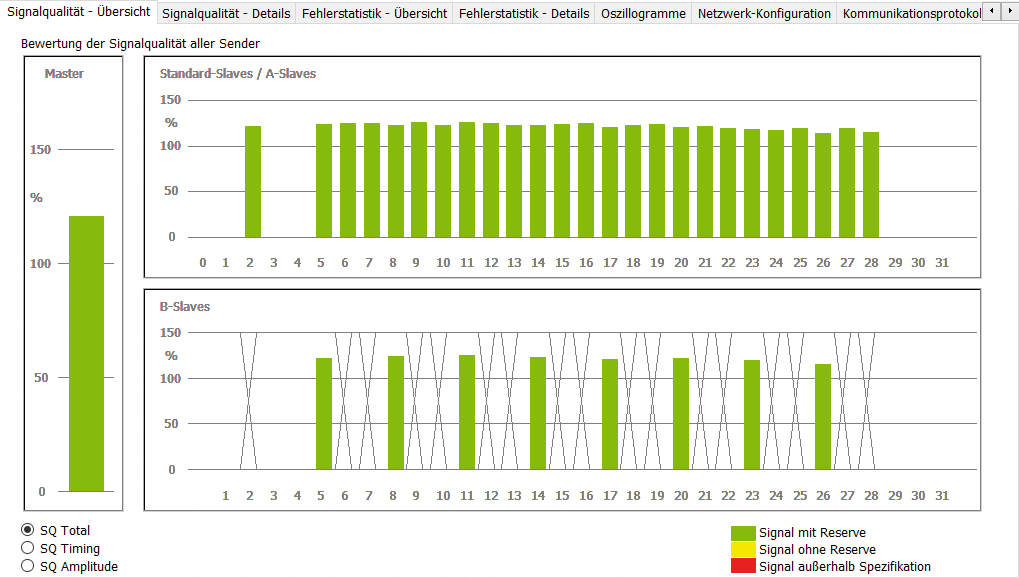

- 通过条形图进行物理评估
- 利用示波器功能进行深度分析
- 报文流量分析

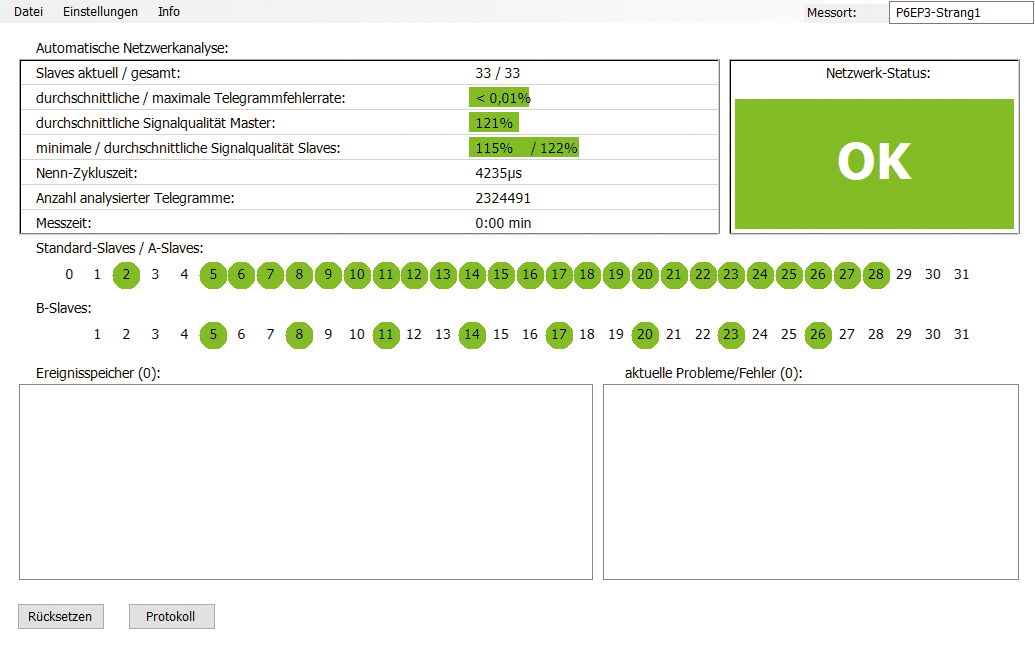

一键查看总线状态，概览实际通信质量。每个站的所有确定值都以条形图的形式显示。逻辑和物理质量参数的总线状态通过类似交通信号灯功能的彩色编码显示，易于理解。
逻辑层分析
- 通过分析报文流量，可了解特定用户报文错误的数量和类型。
- 可对调用或响应失败进行分类。
- 可确定每个站的主站呼叫和从站响应之间的暂停时间。暂停时间不得超过 50us（极限值：60us）

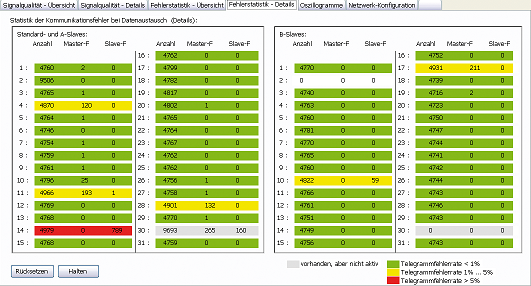

详细的错误统计数据
使用随附的 M12 适配器电缆和 ASi 测量适配器 (ASiMA) 连接附件，可以轻松地将 ASi View 连接到 ASi 总线。所需的适配器只需夹在 ASi 电缆上即可。建议将主站附近和各个 ASi 段的末端作为测量位置。

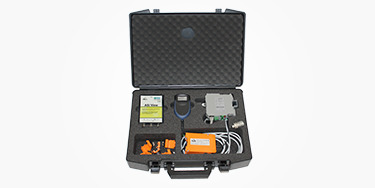

ASI 诊断套件

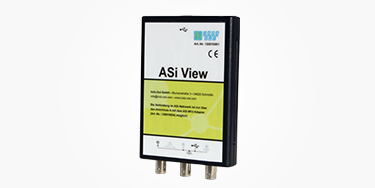

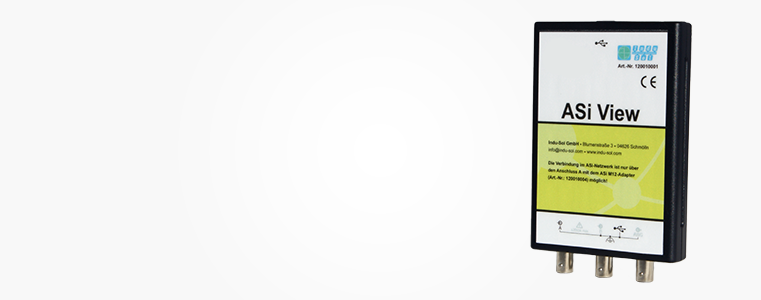

ASi View

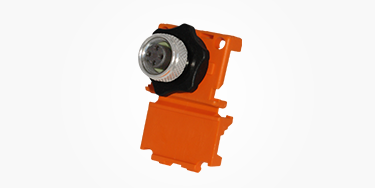

测量点 ASiMA IP67

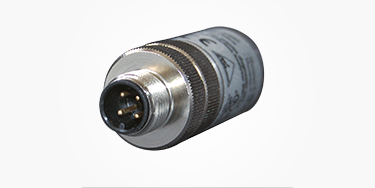

ASi plug
深入分析
- 为了进行深度分析，ASi View 提供了集成示波器，可用于检测每个参与者的电磁兼容干扰、信号形状问题和反射。

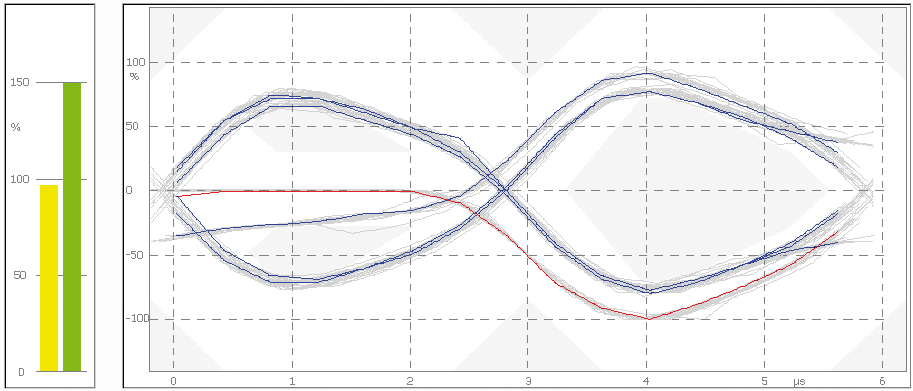

- 还可使用 "目状图 "进一步显示比特形状。根据 "目状图"，可获得有关 ASi 信号噪声特性的信息。
目状图
