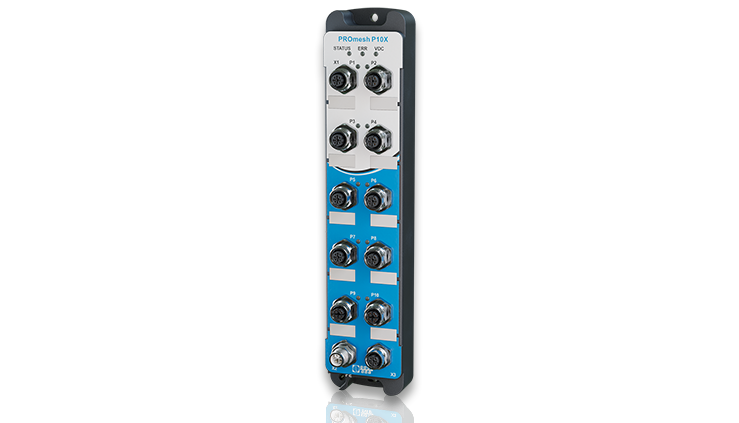

PROmesh P10XD
适用于快速以太网网络的IP67级诊断型工业以太网交换机
PROmesh P10XD 是一款面向快速以太网网络的全管理型工业以太网交换机，配备10个 M12 D 型编码端口，均支持 100 Mbps 连接。它将稳健的数据通信与持续诊断功能相结合，确保在自动化环境中实现网络透明性和可靠性。
产品亮点
- 10 个 M12 D 型编码快速以太网端口（每个 100 Mbps）
- 向下一台设备提供电源直通功能
- 持续监测线路、网络及漏电流
- 通过集成 Web 界面进行实时数据包分析
- 针对 EMC 稳定性进行了优化的滤波和屏蔽
- 工作温度范围广，从 −40 °C 到 +75 °C
- 坚固的 IP67 级金属外壳，抗振动且防尘
- 低功耗（最大 5.2 W），实现节能运行
- 兼容 PROFINET V2.4 CC-B 和 EtherNet/IP
- 专为预测性维护和长期可靠性而设计
PROmesh P10XD 为机器和工厂自动化中的快速以太网网络提供稳定的 100 Mbit/s 性能。通过其集成的 Web 界面，工程师可以实时监控线路质量、数据包流量和漏电流，从而实现故障早期检测并支持预测性维护。
产品特性
- 采用20 Gbit/s背板的存储转发交换技术
- 吞吐量 14.88 Mpps
- MAC地址表 1.6 万条
- 支持8个优先级队列的服务质量（QoS）
- 支持基于端口的VLAN（4096条目）
- 实时监控线路质量、网络负载、温度和漏电流
- 冗余协议：MRP（主/从模式）、RSTP、STP
- 管理协议：HTTP、HTTPS、SNMP（v1/v2c/v3）、DHCP、SMTP、Syslog
- 兼容 PROFINET 和 EtherNet/IP
- 基于 Web 的配置和端口状态监控
- 宽温范围：−40 至 +75 °C
PROmesh P10XD
冗余 M12 电源输入，具备 IP67 防护等级的紧凑型金属外壳保证了设备在振动和恶劣环境下的耐用性。优化滤波和屏蔽措施可保护信号完整性，抵御电磁兼容性（EMC）干扰。凭借低功耗特性及控制柜外便捷的安装方式，PROmesh P10XD 为分散式自动化系统提供了可靠的以太网通信和透明的诊断功能。
技术参数
- 端口：10 x 100 Mbit/s M12 X-coded
- PROFINET 标准：符合 V2.4 的 CC-B 标准
- 监控：电缆质量、EMC、24 V、温度、端口统计、网络负载
- Netload 等级：III 级
- 冗余：MRP、RSTP
- 防护等级：IP 67
- 尺寸（高 x 宽 x 深，单位：毫米）：284 x 60 x 28
- 防火墙：×
- 路由：×
- 安装类型：壁挂式安装
- 背板：20 Gbit/s
- 吞吐量：14.9 Mpps
- 共享缓冲区 ：2 Mbit
- 认证：UL/CSA；CE；UK CA
