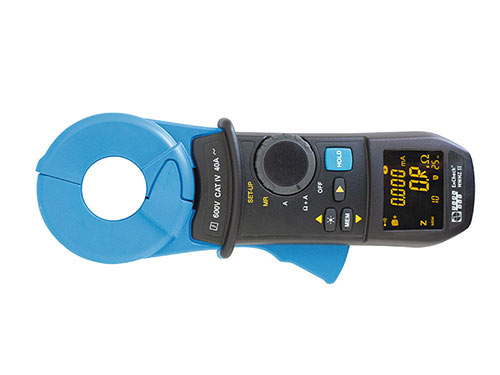

EMCheck® MWMZ II
无中断地测量等电位连接
从自动化技术的角度来看,等电位键合的功能没有受到质疑,因为假定功能并且接触点主要出现在低压系统中。然而与此同时,包括总线系统在内的安全可靠的工作通信网络与等电位键合的功能有关。杂散电流和高频电流通常由变频器引起,主要使用数据电缆的屏蔽作为返回电流,而不是预期的等电位键合系统。
亮点
- 测量接地回路电阻和接地回路电感
- 首次:显示触点电压
- 检测到危险电压时发出警报
- 记录多达 300 个测量值,包括时间戳
- 易于操作,保持夹具打开
- 通过OLED显示屏清晰地显示所有显示的数据
仅仅依靠直觉,或者对现有屏蔽和接地措施的质量做出直观的陈述,很少是一个好主意。确保良好的等电位连接的唯一方法是通过测量进行证明。啮合电阻测量钳EMCheck® MWMZ II是实现此目的的正确工具。

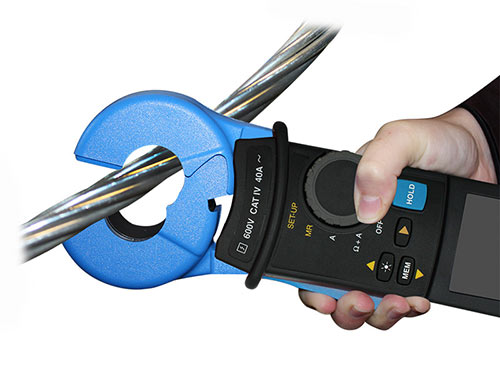

无中断测量
- EMCheck® MWMZ II 由两个线圈组成。第一个线圈感应出规定电平和规定频率(2083 赫兹)的电压。第二个线圈测量第一个线圈在设定频率范围内的感应电流。这两个值的比值用于确定和显示交流电阻(阻抗)。
- 测量时不会出现任何中断,也可以在正常工作时已带电流的导体上进行测量。
等电位联结测量 - 参考值和工作模式
- 数据电缆(如总线电缆)的屏蔽回路电阻最大阻抗值应为 0.6 欧姆。
- PE/PA 回路电阻应在近似阻抗值 0.3 欧姆的范围内。
- 符合DIN EN 50310的要求。
- 该要求在PROFIBUS和PROFINET国际协会(PI)的新指南“PROFIBUS和PROFINET的功能电位均衡和屏蔽”中被引用。
